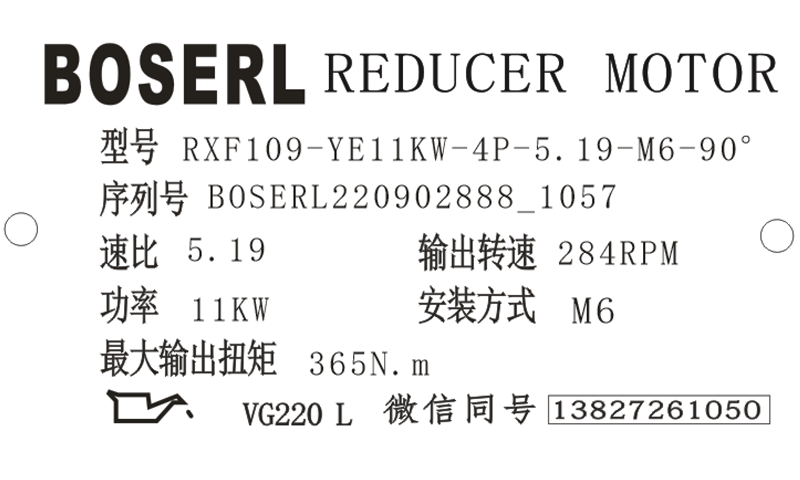

RXF109減速機銘牌參數說明解讀含義：有關型號描述的詳細情況及其他信息可以參閱本業附件下載中的RXF109減速機選型樣本。

RXF109-YE11KW-4P-5.19-M6-90°

RXF：系列代號

109：減速機規格代號

YE：電機

11KW：電機功率

4P：電機級數

5.19：減速機傳動比

M6：減速機安裝位置

90°：接線盒位置

RXF109減速機AD軸入模塊配置：

RXF109減速機AD軸入模塊在進行調節之前松開螺母，使得螺栓可以在支架上軸向移動。當到達最終調節位置后再上緊螺母。不可通過支架來調整電機安裝平臺。齒輪減速電機

RXF109減速機AD軸入模塊使用對中軸肩安裝應用設備：對應用設備進行固定時，必須提供相應長度的螺栓。新螺栓的長度L計算如下：［1］t+a；［t］旋入深度（參見表格）；［a］應用設備的厚度；［s］緊固螺紋（參見表格）

RXF109減速機AD軸入模塊根據計算所得的螺栓長度，選取最接近的較小的標準長度；從對中軸肩上卸下固定螺栓；清潔裝配表面和對中軸肩；清潔新螺栓的螺紋并且使用螺栓緊固劑抹在前段螺紋上；將應用設備裝在對中軸肩上，并根據下表所列的擰緊扭矩TA(見下表)擰入緊固螺栓。

RXF109減速機AD軸入模塊允許荷載：安裝電機時可能出現超常負荷；嚴禁超出下表所列的負荷值。強度等級為8.8的連接螺栓的最大負荷值。電機的最大允許許重力Fqmax，隨著中心距X的增加而呈線性下降。在中心距減小的情況下，Fqmax不增加；聯軸器輸出法蘭盤直徑：160mm。立式減速機

RXF109減速機維護檢查：

RXF109減速機維護：根據外部受到的影響，可以在必要情況下對表面漆/防銹漆進行修補或更新。硬齒面減速機

RXF109減速機檢查：首次運行300小時后更換潤滑油，以后每6個月或3000小時檢查一次，發現油位不足或明顯渾濁應及時更換(參考下列圖表)：操作步驟檢查油的質量與油位；檢查是否可能因軸承損壞產生運轉噪音；檢查密封圈是否漏油；對于帶扭矩臂的RXF109減速機：檢測橡膠緩沖塊，必要時進行更換。根據工作條件（參見下列圖表），至少每隔半年(每6個月)根據油溫決定：操作步驟更換礦物油；更換軸承潤滑脂（推薦）；更換油封（不要安裝在同樣工作軌跡上）。根據工作條件（參見下列圖表），至少每隔半年(每6個月)根據油溫決定：操作步驟更換合成潤滑油；更換軸承潤滑脂（推薦）；更換油封（不要安裝在同樣工作軌跡上）。示具體情況而定，不定期檢查（取決于外部影響）：修補或者更新表面漆/防銹漆。

RXF109減速機潤滑油更換周期：下圖為在一般條件下標準RXF109減速機的更換周期，對于惡劣環境或有腐蝕條件下使用的特殊情況要縮短更換潤滑油的間隔。

RXF109減速機型號：

JCRXF107-AM100M4，JCRXF107-AM112M4，JCRXF107-AM132M4，JCRXF107-AM160M4，JCRXF107-AM180M4，JCRXF107-AM200M4，JCRXF107-AM225M4，JCRXF107-AM90M4，JCRXF107-Y1.5KW，JCRXF107-Y100M4，JCRXF107-Y112M4，JCRXF107-Y11KW，JCRXF107-Y132M4，JCRXF107-Y15KW，JCRXF107-Y160M4，JCRXF107-Y18.5KW，JCRXF107-Y180M4，JCRXF107-Y2.2KW，JCRXF107-Y200M4，JCRXF107-Y225M4，JCRXF107-Y22KW，JCRXF107-Y30KW，JCRXF107-Y37KW，JCRXF107-Y3KW，JCRXF107-Y45KW，JCRXF107-Y4KW，JCRXF107-Y5.5KW，JCRXF107-Y7.5KW，JCRXF107-Y90M4，JCRXF107-YB100M4，JCRXF107-YB112M4，JCRXF107-YB132M4，JCRXF107-YB160M4，JCRXF107-YB180M4，JCRXF107-YB200M4，JCRXF107-YB225M4，JCRXF107-YB90M4，JCRXF107-YDP100M4，JCRXF107-YDP112M4，JCRXF107-YDP132M4，JCRXF107-YDP160M4，JCRXF107-YDP180M4，JCRXF107-YDP200M4，JCRXF107-YDP225M4，JCRXF107-YDP90M4，JCRXF107-YE100M4，JCRXF107-YE112M4，JCRXF107-YE132M4，JCRXF107-YE160M4，JCRXF107-YE180M4，JCRXF107-YE200M4，JCRXF107-YE225M4，JCRXF107-YE90M4，JCRXF107-YEJ100M4，JCRXF107-YEJ112M4，JCRXF107-YEJ132M4，JCRXF107-YEJ160M4，JCRXF107-YEJ180M4，JCRXF107-YEJ200M4，JCRXF107-YEJ225M4，JCRXF107-YEJ90M4，JCRXF107-YEJB100M4，JCRXF107-YEJB112M4，JCRXF107-YEJB132M4，JCRXF107-YEJB160M4，JCRXF107-YEJB180M4，JCRXF107-YEJB200M4，JCRXF107-YEJB225M4，JCRXF107-YEJB90M4，JCRXF107-YP100M4，JCRXF107-YP112M4，JCRXF107-YP132M4，JCRXF107-YP160M4，JCRXF107-YP180M4，JCRXF107-YP200M4，JCRXF107-YP225M4，JCRXF107-YP90M4，JCRXF107-YPB100M4，JCRXF107-YPB112M4，JCRXF107-YPB132M4，JCRXF107-YPB160M4，JCRXF107-YPB180M4，JCRXF107-YPB200M4，JCRXF107-YPB225M4，JCRXF107-YPB90M4，JCRXF107-YPE100M4，JCRXF107-YPE112M4，JCRXF107-YPE132M4，JCRXF107-YPE160M4，JCRXF107-YPE180M4，JCRXF107-YPE200M4，JCRXF107-YPE225M4，JCRXF107-YPE90M4，JCRXF107-YS100M4，JCRXF107-YS112M4，JCRXF107-YS132M4，JCRXF107-YS160M4，JCRXF107-YS180M4，JCRXF107-YS200M4，JCRXF107-YS225M4，JCRXF107-YS90M4，JCRXF107-YVB100M4，JCRXF107-YVB112M4，JCRXF107-YVB132M4，JCRXF107-YVB160M4，JCRXF107-YVB180M4，JCRXF107-YVB200M4，JCRXF107-YVB225M4，JCRXF107-YVB90M4，JCRXF107-YVP100M4，JCRXF107-YVP112M4，JCRXF107-YVP132M4，JCRXF107-YVP160M4，JCRXF107-YVP180M4，JCRXF107-YVP200M4，JCRXF107-YVP225M4，JCRXF107-YVP90M4，JCRXF107-YVPEJ100M4，JCRXF107-YVPEJ112M4，JCRXF107-YVPEJ132M4，JCRXF107-YVPEJ160M4，JCRXF107-YVPEJ180M4，JCRXF107-YVPEJ200M4，JCRXF107-YVPEJ225M4，JCRXF107-YVPEJ90M4，XDRXF107-AM100M4，XDRXF107-AM112M4，XDRXF107-AM132M4，XDRXF107-AM160M4，XDRXF107-AM180M4，XDRXF107-AM200M4，XDRXF107-AM225M4，XDRXF107-AM90M4，XDRXF107-Y1.5KW，XDRXF107-Y100M4，XDRXF107-Y112M4，XDRXF107-Y11KW，XDRXF107-Y132M4，XDRXF107-Y15KW，XDRXF107-Y160M4，XDRXF107-Y18.5KW，XDRXF107-Y180M4，XDRXF107-Y2.2KW，XDRXF107-Y200M4，XDRXF107-Y225M4，XDRXF107-Y22KW，XDRXF107-Y30KW，XDRXF107-Y37KW，XDRXF107-Y3KW，XDRXF107-Y45KW，XDRXF107-Y4KW，XDRXF107-Y5.5KW，XDRXF107-Y7.5KW，XDRXF107-Y90M4，XDRXF107-YB100M4，XDRXF107-YB112M4，XDRXF107-YB132M4，XDRXF107-YB160M4，XDRXF107-YB180M4，XDRXF107-YB200M4，XDRXF107-YB225M4，XDRXF107-YB90M4，XDRXF107-YDP100M4，XDRXF107-YDP112M4，XDRXF107-YDP132M4，XDRXF107-YDP160M4，XDRXF107-YDP180M4，XDRXF107-YDP200M4，XDRXF107-YDP225M4，XDRXF107-YDP90M4，XDRXF107-YE100M4，XDRXF107-YE112M4，XDRXF107-YE132M4，XDRXF107-YE160M4，XDRXF107-YE180M4，XDRXF107-YE200M4，XDRXF107-YE225M4，XDRXF107-YE90M4，XDRXF107-YEJ100M4，XDRXF107-YEJ112M4，XDRXF107-YEJ132M4，XDRXF107-YEJ160M4，XDRXF107-YEJ180M4，XDRXF107-YEJ200M4，XDRXF107-YEJ225M4，XDRXF107-YEJ90M4，XDRXF107-YEJB100M4，XDRXF107-YEJB112M4，XDRXF107-YEJB132M4，XDRXF107-YEJB160M4，XDRXF107-YEJB180M4，XDRXF107-YEJB200M4，XDRXF107-YEJB225M4，XDRXF107-YEJB90M4，XDRXF107-YP100M4，XDRXF107-YP112M4，XDRXF107-YP132M4，XDRXF107-YP160M4，XDRXF107-YP180M4，XDRXF107-YP200M4，XDRXF107-YP225M4，XDRXF107-YP90M4，XDRXF107-YPB100M4，XDRXF107-YPB112M4，XDRXF107-YPB132M4，XDRXF107-YPB160M4，XDRXF107-YPB180M4，XDRXF107-YPB200M4，XDRXF107-YPB225M4，XDRXF107-YPB90M4，XDRXF107-YPE100M4，XDRXF107-YPE112M4，XDRXF107-YPE132M4，XDRXF107-YPE160M4，XDRXF107-YPE180M4，XDRXF107-YPE200M4，XDRXF107-YPE225M4，XDRXF107-YPE90M4，XDRXF107-YS100M4，XDRXF107-YS112M4，XDRXF107-YS132M4，XDRXF107-YS160M4，XDRXF107-YS180M4，XDRXF107-YS200M4，XDRXF107-YS225M4，XDRXF107-YS90M4，XDRXF107-YVB100M4，XDRXF107-YVB112M4，XDRXF107-YVB132M4，XDRXF107-YVB160M4，XDRXF107-YVB180M4，XDRXF107-YVB200M4，XDRXF107-YVB225M4，XDRXF107-YVB90M4，XDRXF107-YVP100M4，XDRXF107-YVP112M4，XDRXF107-YVP132M4，XDRXF107-YVP160M4，XDRXF107-YVP180M4，XDRXF107-YVP200M4，XDRXF107-YVP225M4，XDRXF107-YVP90M4，XDRXF107-YVPEJ100M4，XDRXF107-YVPEJ112M4，XDRXF107-YVPEJ132M4，XDRXF107-YVPEJ160M4，XDRXF107-YVPEJ180M4，XDRXF107-YVPEJ200M4，XDRXF107-YVPEJ225M4，XDRXF107-YVPEJ90M4，RXF109-AM100M4，RXF109-AM112M4，RXF109-AM132M4，RXF109-AM160M4，RXF109-AM180M4，RXF109-AM200M4，RXF109-AM225M4，RXF109-AM90M4，RXF109-Y1.5KW，RXF109-Y100M4，RXF109-Y112M4，RXF109-Y11KW，RXF109-Y132M4，RXF109-Y15KW，RXF109-Y160M4，RXF109-Y18.5KW，RXF109-Y180M4，RXF109-Y2.2KW，RXF109-Y200M4，RXF109-Y225M4，RXF109-Y22KW，RXF109-Y30KW，RXF109-Y37KW，RXF109-Y3KW，RXF109-Y45KW，RXF109-Y4KW，RXF109-Y5.5KW，RXF109-Y7.5KW，RXF109-Y90M4，RXF109-YB100M4，RXF109-YB112M4，RXF109-YB132M4，RXF109-YB160M4，RXF109-YB180M4，RXF109-YB200M4，RXF109-YB225M4，RXF109-YB90M4，RXF109-YDP100M4，RXF109-YDP112M4，RXF109-YDP132M4，RXF109-YDP160M4，RXF109-YDP180M4，RXF109-YDP200M4，RXF109-YDP225M4，RXF109-YDP90M4，RXF109-YE100M4，RXF109-YE112M4，RXF109-YE132M4，RXF109-YE160M4，RXF109-YE180M4，RXF109-YE200M4，RXF109-YE225M4，RXF109-YE90M4，RXF109-YEJ100M4，RXF109-YEJ112M4，RXF109-YEJ132M4，RXF109-YEJ160M4，RXF109-YEJ180M4，RXF109-YEJ200M4，RXF109-YEJ225M4，RXF109-YEJ90M4，RXF109-YEJB100M4，RXF109-YEJB112M4，RXF109-YEJB132M4，RXF109-YEJB160M4，RXF109-YEJB180M4，RXF109-YEJB200M4，RXF109-YEJB225M4，RXF109-YEJB90M4，RXF109-YP100M4，RXF109-YP112M4，RXF109-YP132M4，RXF109-YP160M4，RXF109-YP180M4，RXF109-YP200M4，RXF109-YP225M4，RXF109-YP90M4，RXF109-YPB100M4，RXF109-YPB112M4，RXF109-YPB132M4，RXF109-YPB160M4，RXF109-YPB180M4，RXF109-YPB200M4，RXF109-YPB225M4，RXF109-YPB90M4，RXF109-YPE100M4，RXF109-YPE112M4，RXF109-YPE132M4，RXF109-YPE160M4，RXF109-YPE180M4，RXF109-YPE200M4，RXF109-YPE225M4，RXF109-YPE90M4，RXF109-YS100M4，RXF109-YS112M4，RXF109-YS132M4，RXF109-YS160M4，RXF109-YS180M4，RXF109-YS200M4，RXF109-YS225M4，RXF109-YS90M4，RXF109-YVB100M4，RXF109-YVB112M4，RXF109-YVB132M4，RXF109-YVB160M4，RXF109-YVB180M4，RXF109-YVB200M4，RXF109-YVB225M4，RXF109-YVB90M4，RXF109-YVP100M4，RXF109-YVP112M4，RXF109-YVP132M4，RXF109-YVP160M4，RXF109-YVP180M4，RXF109-YVP200M4，RXF109-YVP225M4，RXF109-YVP90M4，RXF109-YVPEJ100M4，RXF109-YVPEJ112M4，RXF109-YVPEJ132M4，RXF109-YVPEJ160M4，RXF109-YVPEJ180M4，RXF109-YVPEJ200M4，RXF109-YVPEJ225M4，RXF109-YVPEJ90M4，RWXF107-AM100M4，RWXF107-AM112M4，RWXF107-AM132M4，RWXF107-AM160M4，RWXF107-AM180M4，RWXF107-AM200M4，RWXF107-AM225M4，RWXF107-AM90M4，RWXF107-Y1.5KW，RWXF107-Y100M4，RWXF107-Y112M4，RWXF107-Y11KW，RWXF107-Y132M4，RWXF107-Y15KW，RWXF107-Y160M4，RWXF107-Y18.5KW，RWXF107-Y180M4，RWXF107-Y2.2KW，RWXF107-Y200M4，RWXF107-Y225M4，RWXF107-Y22KW，RWXF107-Y30KW，RWXF107-Y37KW，RWXF107-Y3KW，RWXF107-Y45KW，RWXF107-Y4KW，RWXF107-Y5.5KW，RWXF107-Y7.5KW，RWXF107-Y90M4，RWXF107-YB100M4，RWXF107-YB112M4，RWXF107-YB132M4，RWXF107-YB160M4，RWXF107-YB180M4，RWXF107-YB200M4，RWXF107-YB225M4，RWXF107-YB90M4，RWXF107-YDP100M4，RWXF107-YDP112M4，RWXF107-YDP132M4，RWXF107-YDP160M4，RWXF107-YDP180M4，RWXF107-YDP200M4，RWXF107-YDP225M4，RWXF107-YDP90M4，RWXF107-YE100M4，RWXF107-YE112M4，RWXF107-YE132M4，RWXF107-YE160M4，RWXF107-YE180M4，RWXF107-YE200M4，RWXF107-YE225M4，RWXF107-YE90M4，RWXF107-YEJ100M4，RWXF107-YEJ112M4，RWXF107-YEJ132M4，RWXF107-YEJ160M4，RWXF107-YEJ180M4，RWXF107-YEJ200M4，RWXF107-YEJ225M4，RWXF107-YEJ90M4，RWXF107-YEJB100M4，RWXF107-YEJB112M4，RWXF107-YEJB132M4，RWXF107-YEJB160M4，RWXF107-YEJB180M4，RWXF107-YEJB200M4，RWXF107-YEJB225M4，RWXF107-YEJB90M4，RWXF107-YP100M4，RWXF107-YP112M4，RWXF107-YP132M4，RWXF107-YP160M4，RWXF107-YP180M4，RWXF107-YP200M4，RWXF107-YP225M4，RWXF107-YP90M4，RWXF107-YPB100M4，RWXF107-YPB112M4，RWXF107-YPB132M4，RWXF107-YPB160M4，RWXF107-YPB180M4，RWXF107-YPB200M4，RWXF107-YPB225M4，RWXF107-YPB90M4，RWXF107-YPE100M4，RWXF107-YPE112M4，RWXF107-YPE132M4，RWXF107-YPE160M4，RWXF107-YPE180M4，RWXF107-YPE200M4，RWXF107-YPE225M4，RWXF107-YPE90M4，RWXF107-YS100M4，RWXF107-YS112M4，RWXF107-YS132M4，RWXF107-YS160M4，RWXF107-YS180M4，RWXF107-YS200M4，RWXF107-YS225M4，RWXF107-YS90M4，RWXF107-YVB100M4，RWXF107-YVB112M4，RWXF107-YVB132M4，RWXF107-YVB160M4，RWXF107-YVB180M4，RWXF107-YVB200M4，RWXF107-YVB225M4，RWXF107-YVB90M4，RWXF107-YVP100M4，RWXF107-YVP112M4，RWXF107-YVP132M4，RWXF107-YVP160M4，RWXF107-YVP180M4，RWXF107-YVP200M4，RWXF107-YVP225M4，RWXF107-YVP90M4，RWXF107-YVPEJ100M4，RWXF107-YVPEJ112M4，RWXF107-YVPEJ132M4，RWXF107-YVPEJ160M4，RWXF107-YVPEJ180M4，RWXF107-YVPEJ200M4，RWXF107-YVPEJ225M4，RWXF107-YVPEJ90M4，YQRXF107-AM100M4，YQRXF107-AM112M4，YQRXF107-AM132M4，YQRXF107-AM160M4，YQRXF107-AM180M4，YQRXF107-AM200M4，YQRXF107-AM225M4，YQRXF107-AM90M4，YQRXF107-Y1.5KW，YQRXF107-Y100M4，YQRXF107-Y112M4，YQRXF107-Y11KW，YQRXF107-Y132M4，YQRXF107-Y15KW，YQRXF107-Y160M4，YQRXF107-Y18.5KW，YQRXF107-Y180M4，YQRXF107-Y2.2KW，YQRXF107-Y200M4，YQRXF107-Y225M4，YQRXF107-Y22KW，YQRXF107-Y30KW，YQRXF107-Y37KW，YQRXF107-Y3KW，YQRXF107-Y45KW，YQRXF107-Y4KW，YQRXF107-Y5.5KW，YQRXF107-Y7.5KW，YQRXF107-Y90M4，YQRXF107-YB100M4，YQRXF107-YB112M4，YQRXF107-YB132M4，YQRXF107-YB160M4，YQRXF107-YB180M4，YQRXF107-YB200M4，YQRXF107-YB225M4，YQRXF107-YB90M4，YQRXF107-YDP100M4，YQRXF107-YDP112M4，YQRXF107-YDP132M4，YQRXF107-YDP160M4，YQRXF107-YDP180M4，YQRXF107-YDP200M4，YQRXF107-YDP225M4，YQRXF107-YDP90M4，YQRXF107-YE100M4，YQRXF107-YE112M4，YQRXF107-YE132M4，YQRXF107-YE160M4，YQRXF107-YE180M4，YQRXF107-YE200M4，YQRXF107-YE225M4，YQRXF107-YE90M4，YQRXF107-YEJ100M4，YQRXF107-YEJ112M4，YQRXF107-YEJ132M4，YQRXF107-YEJ160M4，YQRXF107-YEJ180M4，YQRXF107-YEJ200M4，YQRXF107-YEJ225M4，YQRXF107-YEJ90M4，YQRXF107-YEJB100M4，YQRXF107-YEJB112M4，YQRXF107-YEJB132M4，YQRXF107-YEJB160M4，YQRXF107-YEJB180M4，YQRXF107-YEJB200M4，YQRXF107-YEJB225M4，YQRXF107-YEJB90M4，YQRXF107-YP100M4，YQRXF107-YP112M4，YQRXF107-YP132M4，YQRXF107-YP160M4，YQRXF107-YP180M4，YQRXF107-YP200M4，YQRXF107-YP225M4，YQRXF107-YP90M4，YQRXF107-YPB100M4，YQRXF107-YPB112M4，YQRXF107-YPB132M4，YQRXF107-YPB160M4，YQRXF107-YPB180M4，YQRXF107-YPB200M4，YQRXF107-YPB225M4，YQRXF107-YPB90M4，YQRXF107-YPE100M4，YQRXF107-YPE112M4，YQRXF107-YPE132M4，YQRXF107-YPE160M4，YQRXF107-YPE180M4，YQRXF107-YPE200M4，YQRXF107-YPE225M4，YQRXF107-YPE90M4，YQRXF107-YS100M4，YQRXF107-YS112M4，YQRXF107-YS132M4，YQRXF107-YS160M4，YQRXF107-YS180M4，YQRXF107-YS200M4，YQRXF107-YS225M4，YQRXF107-YS90M4，YQRXF107-YVB100M4，YQRXF107-YVB112M4，YQRXF107-YVB132M4，YQRXF107-YVB160M4，YQRXF107-YVB180M4，YQRXF107-YVB200M4，YQRXF107-YVB225M4，YQRXF107-YVB90M4，YQRXF107-YVP100M4，YQRXF107-YVP112M4，YQRXF107-YVP132M4，YQRXF107-YVP160M4，YQRXF107-YVP180M4，YQRXF107-YVP200M4，YQRXF107-YVP225M4，YQRXF107-YVP90M4，YQRXF107-YVPEJ100M4，YQRXF107-YVPEJ112M4，YQRXF107-YVPEJ132M4，YQRXF107-YVPEJ160M4，YQRXF107-YVPEJ180M4，YQRXF107-YVPEJ200M4，YQRXF107-YVPEJ225M4，YQRXF107-YVPEJ90M4。

RXF109減速機生產廠家展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約http://www.jiohu.cn/product/list-rxfxiliejiansuji-cn.html

推薦類似型號：R109減速機
